■心臓の構造（7）4腔断面（両心房と両心室が同時に見れる断面）■ 公開日2005.09.08　修正日2005.09.08　　左メニューを隠す　TOPへ
心臓の構造　インデックス　1）正面像　2）左側面像　3）右側面像　4）下面像　5）矢状断面像　6）房室レベル断面像 　7）4腔断面像
7）4腔断面像動画　7m)4腔断面像動画　　7a)構造物名称（4腔断面）　
心房と心室の横断面　
解説
正面像
左側面像

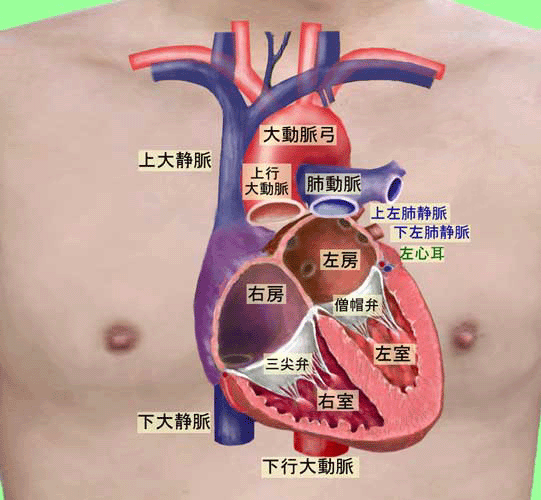

 　上図のように両心房-両心室の4つの心臓の内腔を同時に見ることの出来る断面が下の図である。大動脈と肺動脈はこの前方にある。実際の心臓は心膜という白色の薄い膜で被われているが、これを除去している。また、見やすくするために、心筋の表面にある脂肪層も除去してある。
　

【他の動画】
●向かい合う相手の心臓を正面から見る
●心臓を左側面から見る
●心臓を右側面から見る
●心臓を足の方向から見る
●心臓の断面を見る（矢状断面）
●心臓の断面を見る（房室境界レベル断面）
●心臓の断面を見る（両心房両心室の4腔断面）

　別の参考像 　別の参考像
　別の参考像
現在の図
　
　別の参考図 　
